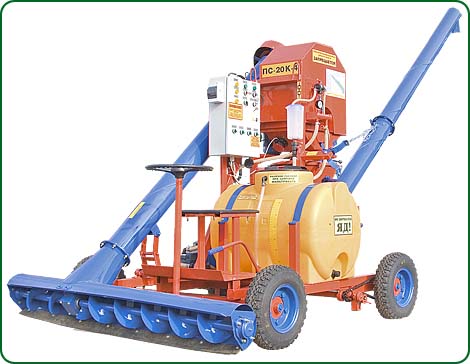

Протравливатель семян ПС-20К-4 камерный самопередвижной

Предназначен для обработки семян зерновых, зернобобовых и технических культур водными суспензиями пестицидов с целью защиты от возбудителей болезней и вредителей.

Технические характеристики протравливателя семян
«АГРИНЕКС» ПС-20К-4

Технические особенности протравливателей семян:

• привычная компоновка на четырех колесах с рулем и сиденьем;
• две скорости: транспортная и рабочая, а также нейтральная передача;
• два автоматических режима работы: а) высокий бурт, б) низкий бурт;
• ручной режим работы;
• большой и удобный герметичный щит управления с дистанционным проводным пультом управления (15 м) для снижения воздействия пыли и пестицидов на оператора;
• профессиональная емкость 300 л с большой и удобной горловиной с фильтром для процеживания рабочего раствора, крышка с дыхательным клапаном;
• профессиональный итальянский насос PEDPOLLO, а также фильтры, краны, шланги итальянской фирмы ARAG;
• перемешивание рабочего раствора гидромешалкой;
• простая и надежная схема настройки подачи рабочего раствора с помощью калиброванного жиклера и манометра, визуальный контроль и быстрая проверка с помощью мерного стакана, понятная настроечная таблица;
• надежные нажимные датчики для синхронизации поступления суспензии и семян и автоматизации процесса протравливания;
• дозатор для семян от 3 до 20 т;
• профессиональный необслуживаемый итальянский мотор-редукторSITI или BONFIGLIONI, заправленный синтетическим маслом SHELL;
• подшипниковые узлы на ступицах колес;
• высота выгружного шнека позволяет производить загрузку протравленных семян в кузов грузового автомобиля ГАЗ и ЗИЛ с наращенными бортами (высота 2,7 м);
• все органы управления в одной плоскости (на одной стороне);
• защита электродвигателей от перегрузок.

Технические и эксплуатационные особенности и преимущества самоходных камерных протравливателей семян «АГРИНЕКС»

1. Протравливание семян

Протравливание семян – обязательный элемент в растениеводстве. В большинстве сельхозпредприятий протравливание производится силами самого же предприятия.
Для этого и предназначен протравливатель семян «АГРИНЕКС» ПС-20К-4, чтобы на крытых токах производить подготовку семенного материала к севу путем влажной обработки семян растворами пестицидов (протравителей).

2. Основные этапы технологического процесса

• Протравливатель подключается к трехфазной сети питания 380 В через гибкий кабель (в комплект поставки входит 15 м кабеля и стандартные вилка и разъем).
• В емкость объемом 300 л через сетчатый фильтр горловины заливается рабочий раствор. В емкости есть уровнемер для визуального контроля уровня жидкости. Крышка бака с дыхательным клапаном. Центробежным насосом PEDROLLO(Италия) рабочий раствор через всасывающий фильтр ARAG (Италия) подается в узел дозирования состоящего из трехпозиционного регулировочного крана – задвижки, манометра и калиброванного жиклера.
  Настройка подачи рабочего раствора аналогична настройке полевых опрыскивателей, только отсутствует фактор скорости.

• С помощью регулировочного крана выставляется определенное давление, которое по таблице соответствует определенному расходу в литрах в минуту и должно соотноситься с устанавливаемой подачей зерна. Для точной настройки нормы расхода рабочего раствора поток этого раствора переключается в мерный цилиндр и таким образом происходит точная калибровка подачи рабочего раствора замером объема подачи в минуту.

• Визуальный контроль подачи рабочего раствора контролируется показаниями манометра.
  Насос подает рабочий раствор больше потребного для процесса протравливания в 5-8 раз. Поэтому обратным сбросом рабочего раствора в емкость достигается его непрерывное и качественное перемешивание. Все краны и шланги – химостойкие с большим ресурсом эксплуатации.

• В зависимости от высоты бурта с семенами выбирается режим работы протравливателя «Высокий бурт» или «Низкий бурт».
  Дело в том, что при высоком бурте семена сами осыпаются вниз всего лишь от вращения загрузочного шнека и излишне частое включение самохода приводит к пересыпанию и пробуксовке.
  При низком бурте, для равномерной подачи семян необходимо более частое включение самохода. Поэтому имеющиеся два автоматических режима и позволяют иметь два разных алгоритма включения самохода с загружным шнеком. Так же предусмотрен и аварийный ручной режим включения всех узлов, ведь процесс сева не должен останавливаться в случае выхода из строя автоматики.

• Как только семена попали в накопительный бункер автоматически включается насос. Дозированный рабочий раствор через полый вал привода подается на тарельчатый распылитель вращающийся со скоростью 3000 об./мин. и создающий мелко-капельный, очень плотный и качественный распыл рабочего раствора.
•

• Семена из бункера через дозатор (3-20 т/час) попадают на вращающийся со скоростью 500 об./мин. плоский металлический диск – 350 мм и получая вращательное движение несколько секунд находятся в протравочном узле в разбрызгиваемом тарельчатом распылителем рабочем растворе. Этим достигается превосходное качество протравливания.
• Далее семена попадают в выгружной шнековый транспортер где происходит их дополнительное перемещение и выгрузка то ли на пол склада, то ли в кузов автомобиля. Высота подъема выгружного шнека позволяет производить погрузку грузовых автомобилей. Шнек так же поворачивается в лево и в право на 120°.

• Для удобства управления при переездах по складу на протравливателе«АГРИНЕКС» ПС-20К-4 применен автомобильный руль и сиденье, а также есть транспортная скорость.

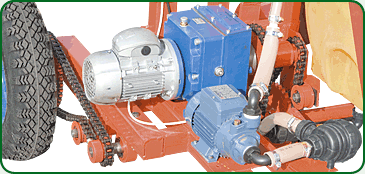

  В приводе применяются надежные необслуживаемые итальянские мотор-редукторыBINFIGLIOLI или SITI.
•
